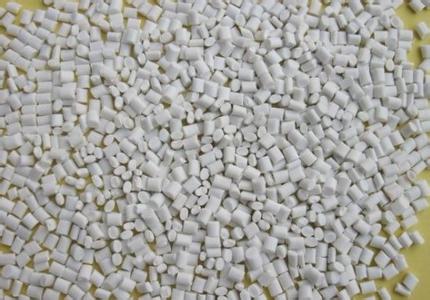

玻璃纖維的成型工藝與未增強時大致相同，但因流動較增強前差，所以注射壓力和注射速度要適當提高，機筒溫度提高10-40℃。

     由于玻纖在注塑過程中會沿流動方向取向，引起力學性能和收縮率在取向方向上增強，導致制品變形翹曲，因此，模具設計時，澆口的位置、形狀要合理，工藝上可以提高模具的溫度，制品取出后放入熱水中讓其緩慢冷卻。

     另外，加入玻纖的比例越大，其對注塑機的塑化元件的磨損越大，采用雙金屬螺桿、機筒。廣泛運用于齒輪、軸承、風扇葉片、泵葉、自行車零部件、汽車工業零配件、漁具及一些精密工程制品。

     具有良好的耐磨性、耐熱性、耐油性及耐化學藥品性，還大大降低了原材料的吸水率和收縮率，具有優良的尺寸穩定性及優異的機械強度。與純尼龍相比，增強尼龍機械強度、剛性、耐熱性、耐蠕變性和耐疲勞強度大幅度提高，伸長率、模塑收縮率、吸濕性、耐磨性下降 . 性能主要決定于纖維與樹脂的黏合強度、含量、長徑比和取向度?？勺⑺芎蛿D出成型。廣泛用于宇航、汽車、機械、化工等領域制造耐熱受力結構塑料零部件。
