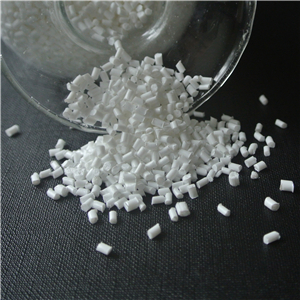

尼龍屬于聚酰胺，在它的主鏈上有氨基。氨基具有極性，會因氫鍵的作用而相互吸引。所以尼龍容易結晶，可以制成強度很高的纖維。聚酰胺為韌性角質狀半透明或乳白色結晶性樹脂，常制成圓柱狀粒料，作塑料用的聚酰胺分子量一般為1.5萬～2萬。增強尼龍主要是指在純尼龍樹脂中加入玻璃纖維、增韌劑、穩定劑等共混材料而擠出造粒而成的。

     增強尼龍特性相比純尼龍來說，增強尼龍機械強度、剛性、耐熱性、耐蠕變性和耐疲勞強度大幅度提高，伸長率、模塑收縮率、吸濕性下降。具體的一些詳細特性主要決定于纖維與樹脂的黏合強度、含量、長徑比和取向度等。在PA尼龍 加入30% 的玻璃纖維，PA尼龍的力學性能、尺寸穩定性、耐熱性、耐老化性能有明顯提高，耐疲勞強度是未增強的2.5 倍。

     增強尼龍因流動較增強前差，所以注射壓力和注射速度要適當提高，機筒溫度提高10-40℃。玻纖在注塑過程中會沿流動方向取向，引起力學性能和收縮率在取向方向上增強，導致增強尼龍制品變形翹曲，因此，模具設計時，澆口的位置、形狀要合理，工藝上可以提高模具的溫度，增強尼龍制品取出后放入熱水中讓其緩慢冷卻。
