剖析工程塑料暗藏的七大性能
節后復工第一天，祝大家開工大吉，今天為大家介紹工程塑料暗藏的七大性能：
Part 1
耐熱性
通常，我們在選擇材料時需要考慮的一個關鍵因素就是材料的耐熱性。一般來講，如果想使材料的最大工作溫度提高就相應需要增加更多的成本。
填充劑的加入能夠極大地提高材料的硬度和熱變形溫度，而且，對于高性能的和專用的聚合物來廛，玻璃纖維的加入能使成本大幅下降。因為這些，在聚合物中填充玻璃纖維經常用于替代金屬用途。
常用來替代金屬的玻璃纖維填充聚合物的最大工作溫度和熱變形溫度對比：

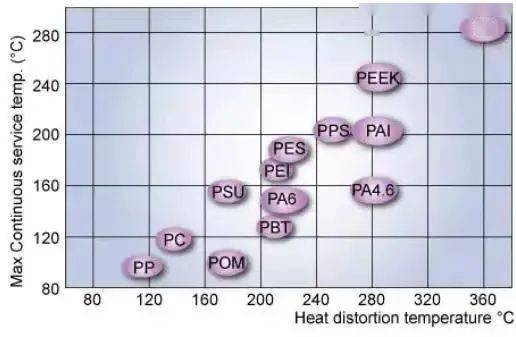

▲ 填充30％玻璃纖維的聚合物的最大工作溫度和熱變形溫度
在高性能材料中加入碳纖維可以使材料的硬度和熱變形溫度大幅提高。與填充玻璃纖維相比填充碳纖維有以下優點：
① 更高的硬度
② 更低的密度
③ 良好的導電性
④ 良好的摩擦性能
因為這些原因，碳纖維經常被用在汽車的燃料輸送線和燃料系統上。
Part 2
硬度
金屬比較于塑料最大的優點之一就是它們具有很高的硬度（平均值比較要比塑料的高8倍）。然而，在許多實際應用中，并不需要這么高的硬度，如果有必要的話，還可以通過靈活的設計、骨架增強和低密度來進行補充。在很多情況下，硬度也是一個關鍵的性能。
填充劑和纖維的影響
填充劑和纖維的加入都可以極大地提高材料的硬度。當表面外觀并不是一個主要關心的問題時，玻璃纖維由于其高的性價比被經常使用。然而，玻璃纖維會使材料產生各向異性，降低了它的加工性能，同時易磨損。
當需要關注產品的外觀時，則可以加入一些礦石填充劑，如碳酸鈣、滑石、硅灰石、云母都是很好的選擇。然而材料的硬度和熱變形溫度都要比填充玻璃纖維的材料低很多。
檔次較高的產品，可以選用碳纖維作為填充劑，它可以賦予材料非常高的硬度。填充碳纖維的其它優點有：
① 導電性
② 極好的摩擦性能
③ 低密度
Part 3
耐沖擊性能
在許多實際應用中，耐沖擊性能是一個關鍵的性能。圖1比較了室溫下常用的替代金屬的聚合物的沖擊性能（未填充的和填充了30％玻璃纖維的）。
在這些材料中，對于未填充的材料，聚碳酸酯PC和它的混合物：聚碳酸酯PC/ABS樹脂和聚碳酸酯PC/聚丁二醇酯PBT具有高的耐沖擊性能。當持續工作溫度不超過100-120°C時，這些材料都是極好的選擇。對于填充玻璃纖維的材料有更高的硬度，液晶高分子LCP表現了杰出的性能。
沖擊性能改性劑的影響
沖擊性能改性劑的添加能夠使許多脆性聚合物材料的韌性得到很大的增強。聚合物的韌性由它自身、沖擊改性劑的份量和改性劑在基體中分散的質量共同決定。然而，在所有的情況下你必須和硬度、耐化學性和加工性能相結合折中考慮。
Part 4
抗撕裂性能
自潤滑性和耐磨損性
塑料替代金屬的一個很有前景的領域就是磨擦應用方面，例如齒輪、泵轉子、引擎部件、剎車部件、滑動部分等等。在這一領域，塑料具有以下優點：
① 設計的靈活性
② 減輕重量
③ 不使用潤滑自潤滑性
④ 降低噪聲
因為這些迫切的應用需要，就要求材料具有低的動態摩擦和好的耐磨損性，以避免在接觸的界面上生熱，因此要做到以下幾點：
① 避免機械性能的降低
② 使材料的磨損最小化
③ 避免平滑現象
只有很少的材料自身就具備很好的自潤滑性和耐磨損性，因此，材料本身的這些性能通常不能滿足工業的要求，因為這個原因，磨擦材料常含有層狀填充劑、硅油和一些聚合物這些物質，聚四氟乙烯PTEE就是商品中常使用的一種聚合物。在某些情況下，最終材料的選擇也將依賴于工作溫度、硬度或耐化學性。

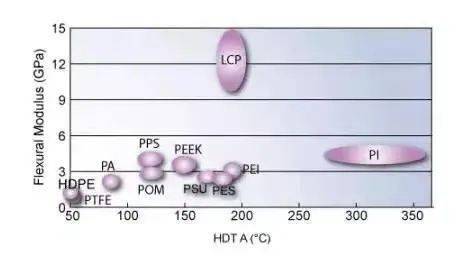

下圖比較了常用來替代金屬的聚合物材料的硬度和熱變形溫度：
常用的用于降低材料摩擦系數的組分有：石墨、氧化鉬、聚四氟乙烯PTEE、硅油或高分子量的硅樹脂。添加碳纖維也是一個不錯的選擇，特別是對于那些需要非常高的硬度的應用場合。
添加碳纖維的潤滑配合體系（聚四氟乙烯PTEE和有機硅或無機硅）將會使材料具備相當低的動態摩擦系數。
Part 5
耐化學性
在一些應用場合里，例如引擎部分、泵部分、燃料輸送線、高性能的管道和配件，這些材料要耐受苛刻的工作條件，在高溫下仍要耐很多化學試劑，并且要長期保持它們的機械力學性能和尺寸穩定性。
在許多情況下，有著較高玻璃化溫度（Tg）的半結晶聚合物能夠提供最好的成本與耐化學性的性價平衡。在這些半結晶性聚合物中，例如氟聚合物、聚苯硫醚PPS, 聚醚醚酮PEEK, 液晶高分子LCP都是極好的選擇，尤其是需要在高溫下保持好的耐化學性的場合。與半結晶聚合物相比，無定形聚合物通常有著杰出的耐化學性，特別是對于有機溶劑、烴類和燃料。
沖擊改性劑的效果
為了滿足工業要求，許多聚合物中都含有沖擊性能改性劑，在絕大多數情況下，沖擊改性劑加入工程塑料或者高性能的聚合物中會極大地減小它對于燃料、烴類和其它有機溶劑的耐受性。但沖擊性能也限制了一些材料在一些場合的應用，一個極好的例子就是聚苯硫醚PPS，它在高溫下有杰出的耐化學性，但是它的沖擊性能偏于中低。
Part 6
耐紫外輻射性能
當一個制品持續暴露于紫外光下，或者它被用于戶外，這樣的材料需要有極好的耐紫外輻射性能。這樣的應用如汽車、運輸工具、照明設備等等都需要有極好的耐氣候性。
按照一般的規則解決聚合物的耐紫外輻射性能是不可能的，因為這極大地依賴于材料的化學結構和特殊的老化機理。含有雙鍵的聚合物通常對紫外光更為敏感（如ABS樹脂）。

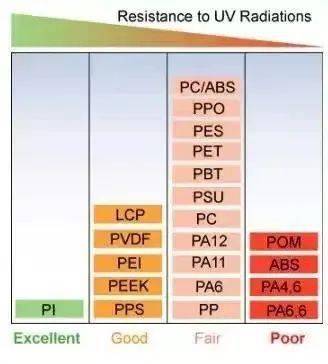

下圖比較了常用的替代金屬的聚合物的耐紫外輻射性能。
在很多情況下，應用于耐紫外輻射的材料含有紫外光穩定劑或者碳黑。
沖擊性能改性劑的影響
添加沖擊性能改性劑的材料通常比不加的基體本身耐紫外輻射性能更差，這個規則對于含有雙鍵的聚合物進行沖擊性能改性后更為準確，如三元乙丙橡膠EPDM，抗沖改性劑MBS樹脂，丁二烯-苯乙烯共聚物SBS樹脂。
酸類和基團的影響
酸和基團的影響來自于聚合過程、添加劑的分解、填料和外部環境（如化工廠），它們對于材料的耐氣候性有負面影響。
聚合物如聚碳酸酯或聚酰胺中少量的基團（氫氧化鈉、胺）對材料的耐氣候性也有不利的影響。這些基團能會促使酯基交換反應，從而導致聚合物老化和泛黃。在聚碳酸酯中只要有痕量的ppm級的鈉就足以使材料的顏色穩定性、水解穩定性和最終的老化性能受到極大的影響。
因為這些原因，聚合物的純度和添加劑的純度就必須受到重視，它們是提高材料的耐氣候性時需要考慮的至關重要的因素。
Part 7
耐伽瑪射線性能
在一些專用的場合里，材料要經常暴露在伽瑪射線下，這特別是在一些醫療應用上，經常需要進行定期的殺菌消毒。通常，含有雙鍵或者大量脂肪族單元的材料不具備好的耐伽瑪射線的能力。例如一些對伽瑪射線耐受力很差的材料，如：ABS樹脂, 聚甲醛POM, 聚丙烯PP……

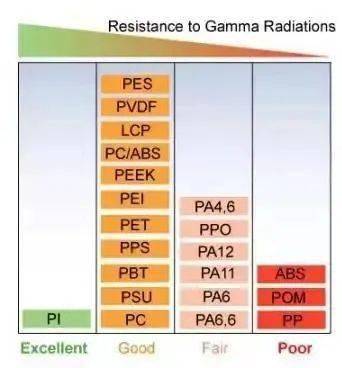

替代傳統的金屬材料的各種塑料的耐伽瑪射線能力：
在醫療應用上，如外科手術工具、牙科工具、過濾的器具等等，這些材料都應當有好的耐水性，耐蒸汽性和好的耐化學性。對于要求高的場合，一些材料，例如PSU, PPSU, PEEK, LCP, PEI，都是極好的選擇，對于要求稍低的場合，聚碳酸酯是一個有很好性價比的選擇。
關于剖析工程塑料暗藏的七大性能的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
